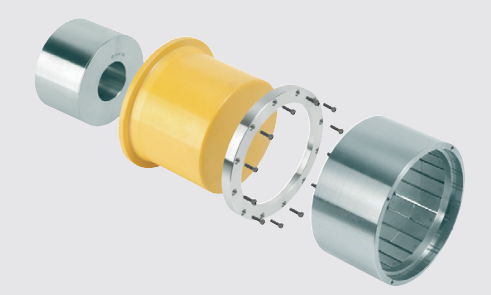

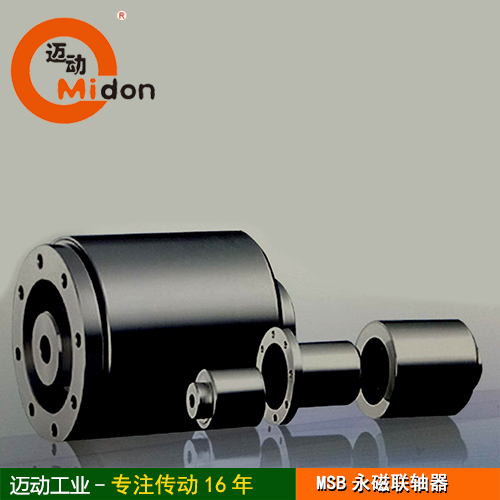

MSB永磁聯軸器,永磁同步輪聯軸器，非接觸式聯軸器，非金屬隔離罩永磁聯軸器，耐高溫聯軸器，圓筒式永磁聯軸器
永磁聯軸器工作原理：它是一種利用永磁體南北極相互吸引或永磁體和電磁線圈之間的相互發生磁場引力作用，實現互相非接觸式隔空傳遞力矩的裝置。
永磁聯軸器工作詳解：
1. 永磁體産生磁場：永磁聯軸器内部強大的永磁體，通過自身産生的磁場，形成穩定的磁力相牽引力，相互作的主動和從動關系的工作環境。
2. 電線圈産生磁場：在永磁體附近安裝有一個電磁線圈，通上電流後，線圈會産生一個磁場。
3. 磁場交互作用：當電磁線圈産生的磁場與永磁體産生的磁場相互作用時，會發生磁場引力的相互作用。
通過調節電磁線圈的電流大小，來控制電磁場的強度，從而調節永磁聯軸器的引力的大小效果。這種原理具有可調節的扭矩輸出特性，叫可調永磁聯軸器，下不詳述，參看邁動工業其它永磁産品。 類：MINEX SC

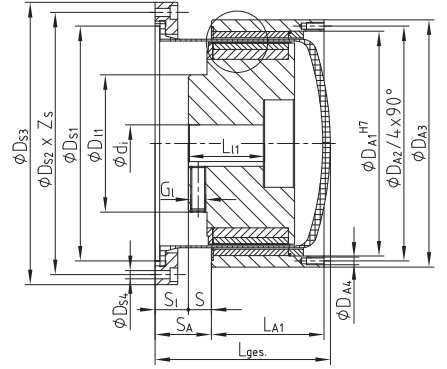

規格 TYPLE | 扭矩Nm | 内磁轉子 | 隔離套 | 外磁轉子 | 通用件 | 可選部件 | |||||||||||||||||||
| 孔徑d1 | D11 | L11 | S1 | G1 | DS1 | DS2 | DS3 | DS4 | ZS | DA1 | DA2 | DA3 | DA4 | LA1 | DS | DS6 | DA5 | L totel | LH | d3 | DK | ||||
| 最少 | 最大 | 最少 | 最大 | ||||||||||||||||||||||
| MSB75/10 | 10 | 12 | 28 | 45 | 39.5 | 4 | 46.5 | M6 | 75 | 100 | 118 | 9 | 8 | 90 | 100 | 110 | M6 | 41 | 12.5 | 74.6 | 76.2 | 102 | |||
| MSB75/20 | 24 | 58 | 26.5 | 61 | |||||||||||||||||||||
| MSB75/30 | 40 | 80 | 6 | 63.5 | 14.5 | ||||||||||||||||||||
| MSB110/16 | 25 | 14 | 55 | 72 | 45 | 4 | 51 | M8 | 110 | 133 | 153 | 9 | 12 | 126 | 135 | 145 | M6 | 41 | 19 | 111.5 | 112.8 | 115 | |||
| MSB110/26 | 60 | 65 | 31 | 61 | |||||||||||||||||||||
| MSB110/36 | 95 | 85 | 11 | 81 | |||||||||||||||||||||
| MSB135/20 | 100 | 20 | 70 | 90 | 65 | 4 | 46.5 | M10 | 135 | 158 | 178 | 9 | 16 | 150 | 160 | 170 | M6 | 70 | 18.5 | 136.5 | 138.2 | 139 | |||
| MSB135/40 | 145 | 85 | 26.5 | 90 | |||||||||||||||||||||
| MSB135/60 | 200 | 110 | 7 | 110 | 22 | ||||||||||||||||||||
| MSB165/24 | 210 | 24 | 90 | 110 | 85 | 6 | 66.5 | M12 | 163.5 | 192 | 218 | 11 | 12 | 180 | 188 | 198 | M6 | 90 | 18.5 | 167 | 168.5 | 170 | |||
| MSB165/44 | 285 | 110 | 41 | 110 | 21 | ||||||||||||||||||||
| MSB165/64 | 370 | 130 | 22 | 130 | |||||||||||||||||||||
| MSB200/30 | 430 | 38 | 90 | 130 | 135 | 6 | 18 | M16 | 200 | 252 | 278 | 11 | 12 | 212 | 222 | 232 | M6 | 130 | 26 | 198 | 199.5 | 180 | |||
| MSB200/60 | 550 | ||||||||||||||||||||||||
| MSB250/38 | 670 | 38 | 90 | 165 | 115 | / | 7 | M16 | 255 | 285 | 315 | 13.5 | 12 | 267 | 277 | 287 | M6 | 110 | 26 | 253 | 255 | 183 | |||
| MSB250/68 | 820 | 135 | 26 | 130 | |||||||||||||||||||||
| MSB250/98 | 1000 | 155 | 46 | 150 | |||||||||||||||||||||
