首頁 » 邁動産品 » 聯軸器 » 萬向聯軸器

産品 介紹Product

産品名稱：
SWC萬向聯軸器，邁動整體叉頭十字萬向聯軸器
産品特性：
1、可伸縮性，方便安裝和調整，滿足遠近和設備運動的需要，體積小，扭矩大。
2、最大的特點是具有較大的角向補償能力，滿足15﹪~25﹪的軸向折射角。
3、采用整體式叉頭，承載穩定可靠，結構緊湊，傳動效率高，噪聲低，使用壽命長，維修保養方便。
4、常用于冶金機械，重型機械，石油，工程機械，起重、運輸機械、車輛，輕工及精密機械的軸系傳動中。
品牌：
邁動工業
材質：
SC45#鍛鋼
表面：
經調質精加工後噴漆處理，光潔。
壽命：
正常使用3~5年
包裝：
邁動工業紙箱密封包裝
起訂量：
1
交期：
标準産品備有現貨庫存，批量生産2~3周交貨
  • 技術參數Parameter
  • 技術支持Support
  • 使用說明Direction
  • 購買咨詢Consultancy
  • 支付問題Pay
  • 發票與保修I & M
  • 其它問題Other


SWC系列萬向聯軸器特性：

1、可伸縮性，方便安裝和調整，滿足遠近和設備運動需要，體積小，扭矩大。

2、具有較大的角向補償能力，滿足15°~25°的軸向折射角。

3、采用整體式叉頭，承載穩定可靠，結構緊湊，傳動效率高，噪聲低，使用壽命長，維修保養方便。

4、常用于冶金機械，重型機械，石油，工程機械，起重，運輸機械，車輛，輕工及精密機械的軸系傳動中。

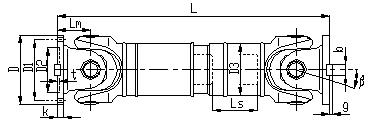

 SWC-BH型标準伸縮焊接萬向聯軸器

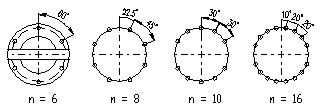

             image.png              image.png

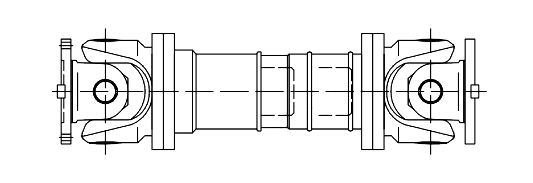

SWC-BF型伸縮法蘭萬向聯軸器

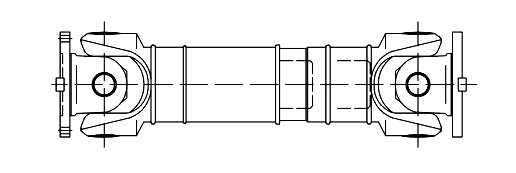

SWC-DH型短伸縮焊接萬向聯軸器

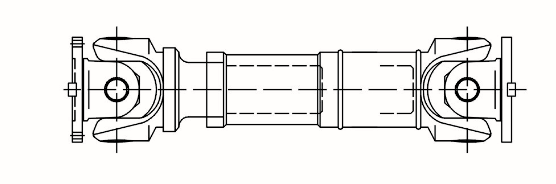

SWC-CH型長伸縮焊接萬向聯軸器

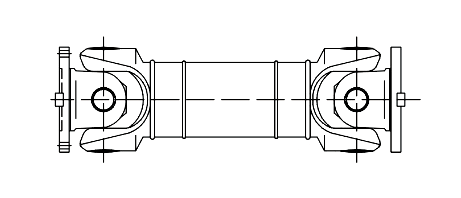

SWC-WH型無伸縮焊接萬向聯軸器

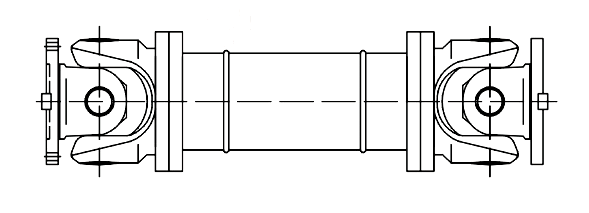

SWC-WF型無伸縮法蘭萬向聯軸器

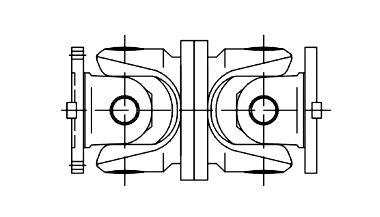

SWC-WD無伸縮短型萬向聯軸器





SWC萬向聯軸器基本參數和主要尺寸


型号
 Type

回轉

直徑

  D

公稱轉矩
 Tn KN.m		疲勞轉矩
 Tn KN.m		軸線折角
 B<		尺寸 mm
D1D2D3Lmn-dktbg
SWC1001001.60.825°845760556-972.5--
SWC1201204.52.2525°1027570658-1182.5--
SWC15015010525°1309089808-13103--
SWC180180201025°1551051141108-17175--
SWC225225502515°1961351521208-17205329
SWC2502507135.515°2181501681408-192564012.5
SWC2852851005015°2451701841608-212774015
SWC3153151407015°28018521918010-233284015
SWC35035020010015°31021026719410-233585016
SWC39039028014015°34523526721510-254087018
SWC44044040020015°39025532526016-2842108020
SWC49049056028015°43527532527016-3147129022.5
SWC55055080040015°49232042630516-31501210022.5
SWC620620112056015°55538042634016-38551210025




SWC萬向軸各種型号的最小長度和伸縮量 、重量


型号
 Type

 回轉

 直徑
 D

SWC
100		SWC
120		SWC
150		SWC
180		SWC
225		SWC
250		SWC
285		SWC
315		SWC
350		SWC
390		SWC
440		SWC
490		SWC
550		SWC
620
BH
标準伸縮
焊接型		L min390485590810920103511901315141015901875198523002500
重量kg71226751301802733896017581210160225033200
伸縮Ls558080100140140140140150170190190240240
BF
标準伸縮
法蘭型		L min---810920103511901315141015901875198523002500
重量kg---901482103154406628571380173126673367
伸縮Ls---100140140140140150170190190240240
DH
 短伸縮
 焊接型		L min---55064073588098010701200----
重量kg---62102148240350500655----
伸縮Ls---40707080909090----
CH
長伸縮
 焊接型		L min---1425150016151875200021152245251026203085-
重量kg---1141922503755448531000162018603150-
伸縮Ls---7007007008008008008008008001000-
WH
 無伸縮		L min243307350480520620720805875955115512051355-
重量kg58.520528514421530241556687011401526-
WF
無伸縮		L min---56061071581091598011001290136015101690
重量kg---68104150240332452668980127417632442
WD
 無伸縮		L min---4404805606407207768601040108012201360
重量kg---6090140201291395554854115616242220
每增加100的增重0.350.550.852.84.95.36.38151521.721.73434



SWC萬向軸螺絲标準：所用力矩大扭力螺絲：10.8-12.9P


回轉直徑SWCSWPSWZSWP-JB3241-83SWP-  JB3241-91螺栓規格預緊力矩
100M8*25----M8*2532
120M10*30----M10*3064
150M12*40----M12*40110
160M12*50M12*1.5*50-M12*15*30M12*1.5*38M14*50180
180M16*50M12*1.5*50-M12*15*35M12*1.5*38M16*65275
190 --M14*1.5*55--M18*75400
200M16*55M14*1.5*55-M14*1.5*40M14*1.5*42M20*80570
220--M16*1.5*65--M22*100735
225M16*65M16*1.5*65-M16*1.5*45M16*1.5*45M24*110912
235M18*75M18*1.5*75-M16*1.5*45M12*1.5*45M27*1201340
250M18*75M18*1.5*75　　　M30*1401820
260 --M18*1.5*75--　　
285M20*85M20*1.5*85-M20*1.5*50M14*1.5*52　　
290M20*85M20*1.5*86　　　　　
300--M22*1.5*90--　　
315M22*95M22*1.5*95-M20*1.5*55M16*1.5*60　　
350M22*100M22*1.5*100M22*1.5*100M16*1.5*55M16*1.5*60　　
390M24*110M24*2*110M24*2*110M20*1.5*65M20*1.5*70　　
400M24*110M24*2*110　　　　　
425--M27*2*120　-　　
435-M27*2*120M27*2*1+130M22*1.5*65M22*1.5*70　　
450-M27*2*120*　　　　
440M27X120----　　
480-M30*2*130M30*2*130M24*2*75M24*2*85　　
500-M30*2*130　　　　　
490M30*130----　　
550M30*140M30*2*140M30*2*140M24*2*75M24*2*85　　




【邁動工業】相關産品
萬向聯軸器膜片、彈簧聯軸器伺服聯軸器星形、柱銷聯軸器梅花、輪胎聯軸器
SWC萬向節聯軸器M100邁動單膜撓性聯軸器MD1邁動伺服聯軸器XL邁動星形彈性聯軸器HRC邁動梅花聯軸器
SWP萬向節聯軸器M200邁動雙膜片聯軸器MD2邁動（膜片彈性）伺服聯軸器XLD邁動星形彈性聯軸器L系列邁動梅花彈性聯軸器
WSD邁動單節萬向聯軸器MP100邁動單膜片撓性聯軸器MD3邁動（脹緊式）伺服聯軸器TL邁動彈性柱銷）聯軸器NL邁動鼓形齒式聯軸器
WS邁動雙節萬向聯軸器MP200邁動雙膜片撓性聯軸器MD4邁動（波紋管）伺服聯軸器HL邁動（彈性柱銷）聯軸器ML邁動梅花彈性聯軸器
WSS邁動伸縮雙節聯軸器JSS邁動彈簧聯軸器MD5邁動（十字滑塊）伺服聯軸器HLL邁動（彈性柱銷）聯軸器FU邁動輪胎彈簧聯軸器
WSQ邁動輕形萬向聯軸器JS邁動彈簧聯軸器MD6邁動（螺旋式）伺服聯軸器ZL邁動齒式（柱銷）聯軸器UL邁動輪胎彈性聯軸器




1、邁動工業萬向聯軸器裝配時，除去毛刺，清洗所有零件
2、組裝時，須保證中間兩焊接叉頭軸承孔中心線在同一平面上，其允    許差不得超過1°, 花鍵部分應滑動自如， 關節應轉動靈活。

3、清洗表面，除法蘭端面，端面鍵塗抹防鏽油脂外，其餘刷防鏽底漆一 遍，再噴漆（不得刷漆）。
4、定期潤滑，建議每周注油一次，高溫條件下每天注油一次。
5、爲了增加邁動工業萬向聯軸器的使用壽命，每次拆卸時将十字軸調整180度以使十字軸軸頸交替使用。



1、安裝距離：首先根據聯軸器大小尺寸，對中調準好兩軸之間初設距離；
2、調整兩軸：使兩軸安裝軸盡可成一線安裝，應<2度以内的角向偏差,<0.05MM徑向偏移；
3、确定兩軸：在調整兩軸上法蘭與中間加長距離及彈簧的配合安裝距離後，鎖定兩軸（指電機和主機）。
4、安裝法蘭及加長軸法蘭：用熱套方法并盡可能使兩法法蘭安裝平行。在确保中間軸安裝距離後，安裝中軸   法蘭分别與主從兩法蘭對策。
5、安裝彈簧：安裝之前，應在兩個聯軸器法蘭的溝槽裏塗上黃油，後再安裝彈簧，注意兩個半球彈簧裂口對   應在同一邊安裝，通常可以用木或膠錘敲入聯軸器鼓形槽中。
6、最後是安裝護殼：先把兩面二個0形密封圈對準半體的罩殼，套入置彈簧和法蘭體周圍。接着另一半護殼   體，同上，對準并确保密實兩體後再擰緊上下四枚鑼釘，裝完後與上對接完畢，安裝完成。

  要注意的是 ：
1、安裝時應避免用硬體鼓打法蘭齒部。

2、罩殼表面有個M6和M8是注油孔，用于檢修注油之用。安裝時應确保鑼絲定位在法蘭溝槽中，才能蓋實整個   聯軸器。
