JS 彈簧聯軸器（基本形）彈簧聯軸器

首頁 » 邁動産品 » 聯軸器 » 蛇簧聯軸器

産品介紹Product

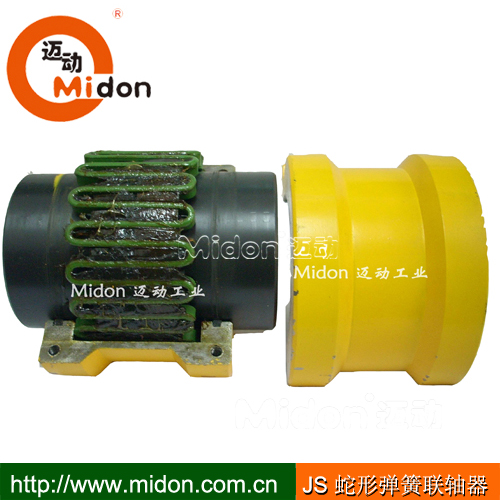

産品名稱：: JS 彈簧聯軸器（基本形）彈簧聯軸器

産品特性：: 1、它是一種結構先進的金屬彈性聯軸器，它靠兩個半邊的蛇形彈簧組來傳遞扭矩。兩個半邊簧片與聯軸器接觸的齒面成弧形，當傳遞扭矩增大時，動力使簧片沿齒弧變形來柔和和傳遞力矩；具有明顯的緩沖作用。
2、體積小，扭力大。起動運行安全，傳遞效率達99.5%；短時超載能力好。
3、重量輕，裝拆維護方便，減振性能好，達40%以上，使用壽命長；
4、常用于煤礦、冶金、發電等大小設備上，是性能最優秀的聯軸器之一。

品牌：: 邁動工業

材質：: SC45#鋼

表面：: 經調質精加工後發黑處理，表面光潔.

壽命：: 正常使用3~5年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 标準産品備有現貨庫存，批量生産2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

JS型蛇形彈簧聯軸器特點：

1、它是一種結構先進的金屬彈性聯軸器，它靠兩個半邊的蛇形彈簧組來傳遞扭矩。兩個半邊簧片與聯軸器接觸的齒面成弧形，當傳遞扭矩增大時，動力使簧片沿齒弧變形來柔和和傳遞力矩；具有明顯的緩沖作用。

2、體積小，扭力大。起動運行安全，傳遞效率達99.5%；短時超載能力好。

3、重量輕，裝拆維護方便，減振性能好，達40%以上，使用壽命長；

4、常用于煤礦、冶金、發電等大小設備上，是性能最優秀的聯軸器之一。

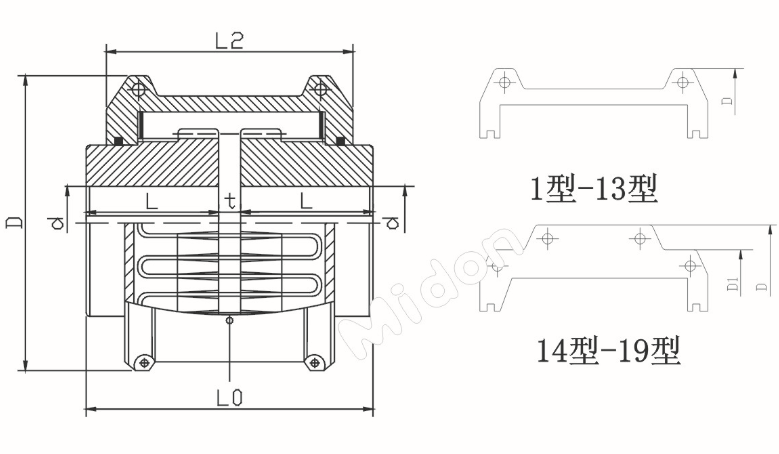

型号	公稱轉矩Tn KN.m	許用轉速(n) r/min	軸孔直徑 d	軸孔長度 L	總長度 L0	L2	D	D1	間隙 t	重量 kg	潤滑油 kg	許用位移量
型号	公稱轉矩Tn KN.m	許用轉速(n) r/min	軸孔直徑 d	軸孔長度 L	總長度 L0	L2	D	D1	間隙 t	重量 kg	潤滑油 kg	徑向y	軸向x	角向a
JS1	0.045	4500	18-22	47	97	66	95	-	3	1.91	0.027	0.15	±0.3	0.076
JS2	0.14	4500	22-35	47	97	68	105	-	3	2.59	0.041	0.15	±0.3	0.076
JS3	0.224	4500	25-42	50	103	70	115	-	3	3.36	0.054	0.15	±0.3	0.076
JS4	0.4	4500	32-60	60	123	80	130	-	3	5.45	0.068	0.2	±0.3	0.1
JS5	0.63	4350	40-56	63	129	92	150	-	3	7.26	0.086	0.2	±0.3	0.127
JS6	0.9	4125	48-65	76	155	95	160	-	3	10.4	0.113	0.2	±0.3	0.127
JS7	1.8	3600	55-80	89	181	116	190	-	3	17.7	0.172	0.2	±0.3	0.15
JS8	3.15	3600	65-95	98	199	122	210	-	3	25.4	0.254	0.2	±0.3	0.18
JS9	5.6	2440	75-110	120	245	155	250	-	5	42.2	0.426	0.25	±0.5	0.2
JS10	8	2250	85-120	127	259	162	270	-	5	54.5	0.508	0.25	±0.5	0.23
JS11	12.5	2025	90-140	149	304	192	310	-	6	81.3	0.735	0.28	±0.6	0.25
JS12	18	1800	110-170	162	330	195	346	-	6	121	0.908	0.28	±0.6	0.3
JS13	25	1650	120-200	184	374	201	384	-	6	178	1.135	0.28	±0.6	0.33
JS14	35.5	1500	140-200	183	372	271	450	391	6	234	1.952	0.3	±0.6	0.4
JS15	50	1350	160-240	198	402	279	500	431	6	317	2.815	0.3	±0.6	0.45
JS16	63	1225	180-280	216	438	304	566	487	6	448	3.496	0.3	±0.6	0.5
JS17	90	1100	200-300	239	484	322	630	555	6	620	3.76	0.38	±0.6	0.56
JS18	125	1050	240-320	260	526	356	675	608	6	776	4.4	0.38	±0.6	0.6
JS19	160	900	280-360	280	566	355	756	660	6	1058	5.63	0.38	±1.3	0.68
JS20	224	820	300-380	305	623	432	845	751	13	1426	10.5	0.46	±1.3	0.74
JS21	315	730	320-420	325	663	490	920	822	13	1787	16.1	0.46	±1.3	0.8
JS22	400	680	340-450	345	703	546	1000	905	13	2269	24.1	0.48	±1.3	0.89
JS23	500	630	360-480	368	749	648	1087	-	13	2951	33.8	0.48	±1.3	0.96
JS24	630	580	400-460	401	815	698	1180	-	13	3836	50.2	0.5	±1.3	1.07
JS25	800	540	420-500	432	877	762	1260	-	13	4686	67.2	0.5	±1.3	1.77
*訂貨書寫示範：JS1-YAØ1847/J1AØ22L47*
